螺旋输送机

螺旋输送机有GX型和更新系列LS型两种
零售价
0.0
市场价
0.0
浏览量:
485
产品编号
数量
-
+
库存:
产品描述
参数

本厂生产的螺旋输送机有GX型和更新系列LS型两种。螺旋输送机广泛应用于建材、治金、化工、电力、煤炭、机械、轻工、粮食及食品行业;适宜输送粉状、颗粒状和小块状物划,如水泥、煤粉、粮食、化肥、灰渣、砂子和焦炭等。不宜输送易变质、粘性大、易结块的物料。工作环源温度通常为-20~40℃,输送物料温度一般为-20~80℃,适宜水平和小倾角布置,倾角应小于15°。

1、GX型螺旋输送机

GX型螺旋输送直径有七个规格:150、200、250、300、400、500、600、。十种转速:20、30、35、45、60、75、90、120、150、190。驱动装置型式有:平行轴式矢轮减速机,JTC天轮减速电机(或摆线针轮减速电机)。可以采用单头驱动,也可以为双头驱动。输送长度以3~40米为宜,个别可达70米。每段长度级差为0.5米。GX型螺旋机的输送量随转速和物料的差异而不同,下表列出几种不同物料的最大输送量,供选用时参考。


螺旋直径

(mm

煤粉煤粉纯碱
nQnQnQ
1501909973.11184.5
20015017755.6958
2501503375119516
1503001505860157522
400118108760367553
5009717047.5556084
表中n:转速(转/分)    Q:输送量(米³/时)

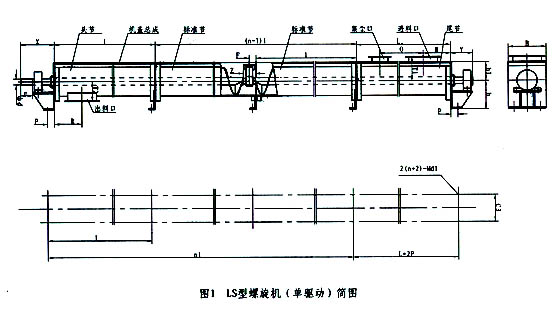

2、LS型螺旋输送机

LS型螺旋输送机是更新系列,等效采用ISO1050-75国标标准。螺旋直径自100至1250共12个规格,分单驱动和双驱动两种型式,单驱动单机长度可达40米(特大型为30米),双驱动单机长度可达80米(特大型为60米),每段长度的级差为0.5米。中间品轴承可采用滚动轴承或滑动轴承,吊轴承采用机外侧置式油杯便于集中润滑。增设电动型出料口便于自动控制。根据需要还可配设测速和报警装置。根据所输送物的种类(磨琢性)分为四类(M1、M2、M3、M4),并有三种填充系数和多种转速,并以此作为计算体积输送量的依据。驱动装置采用三种型式:

1)TY型减速电机功率范围为0.55-45瓩

2)ZSY型质速器,适用于LS630-LS1250螺旋机,功率范围7.5-75瓩

3)LZJ型螺旋机专用减速器,功率范围为0.55~75瓩。


LS型螺旋机主要技术参数(表列0.45、0.33、0.15均为填充系数值)

型号

规格

转速

(转/分)

体积输送量(米³/时)

转速

(转/分)

体积输送量(米³/时)

转速

(转/分

体积输送量(米³/时)

转速

(转/分)

体积输送量(米³/时)
0.450.330.150.450.330.150.450.330.150.450.330.15

LS100
14032.211122.41.70.8901.91.40.6711.51.10.5
LS1251255.23.81.71004.131.4803.32.41.1632.61.90.9
LS1601129.77.13.29007.85.72.6716.24.52.1564.93.61.6
LS20010016.912.45.68013.5104.56310.77.83.6508.56.22

LS250

9029.721.8107123.517.27.85618.5146.24515115

LS315

80533917.6634231145033241140261988

LS400

718562.528.256674922.44554401836433214

LS500|

631339844501067835.24085622832685023

LS630

50189138634015111150.232121894025946932
LS80040270198903221615972.22516912456201359945

LS1000

32379278126252962179920237174791619014063
LS12502552038217320416305139163332441111327119890
