产品描述
参数

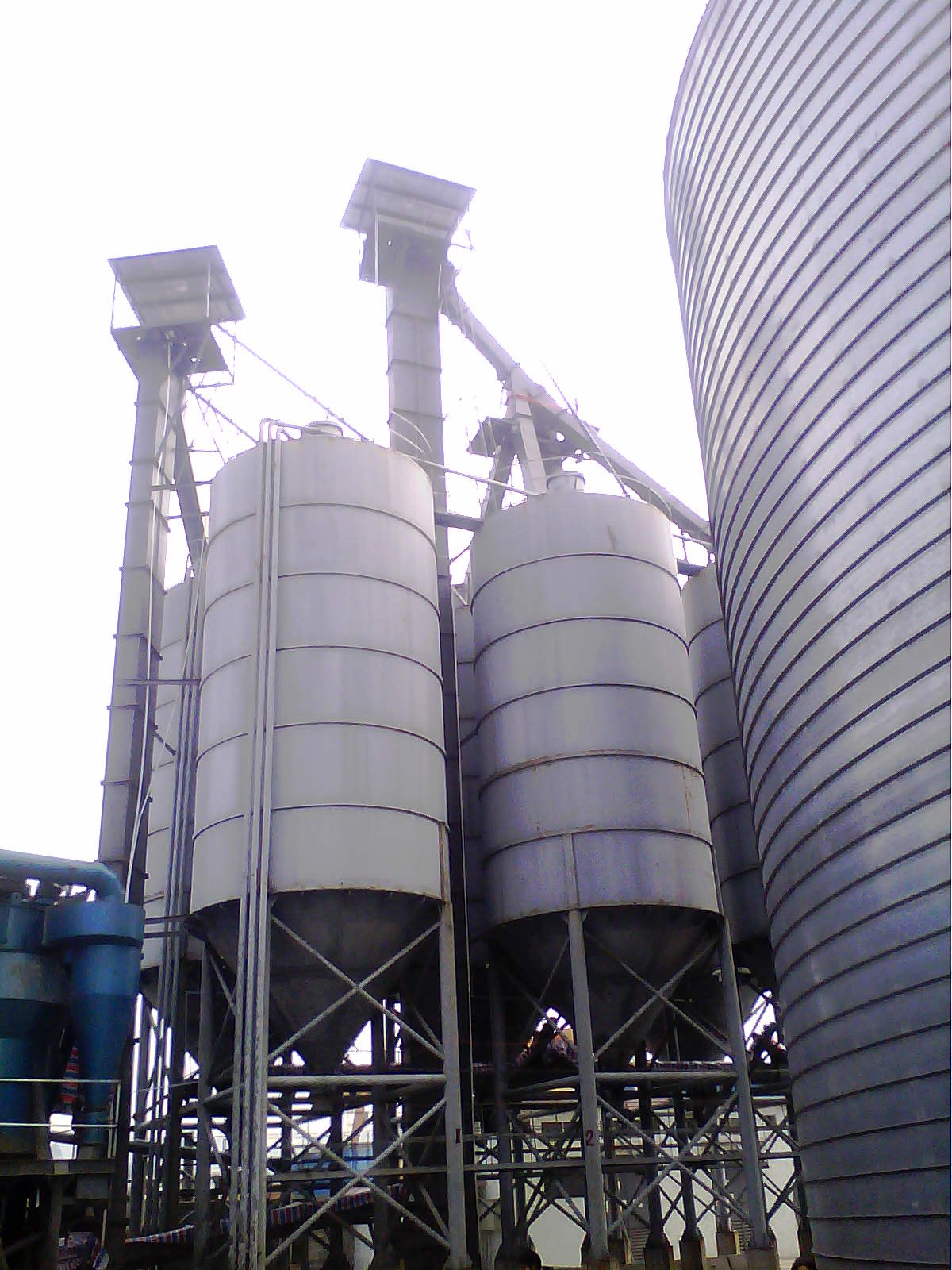

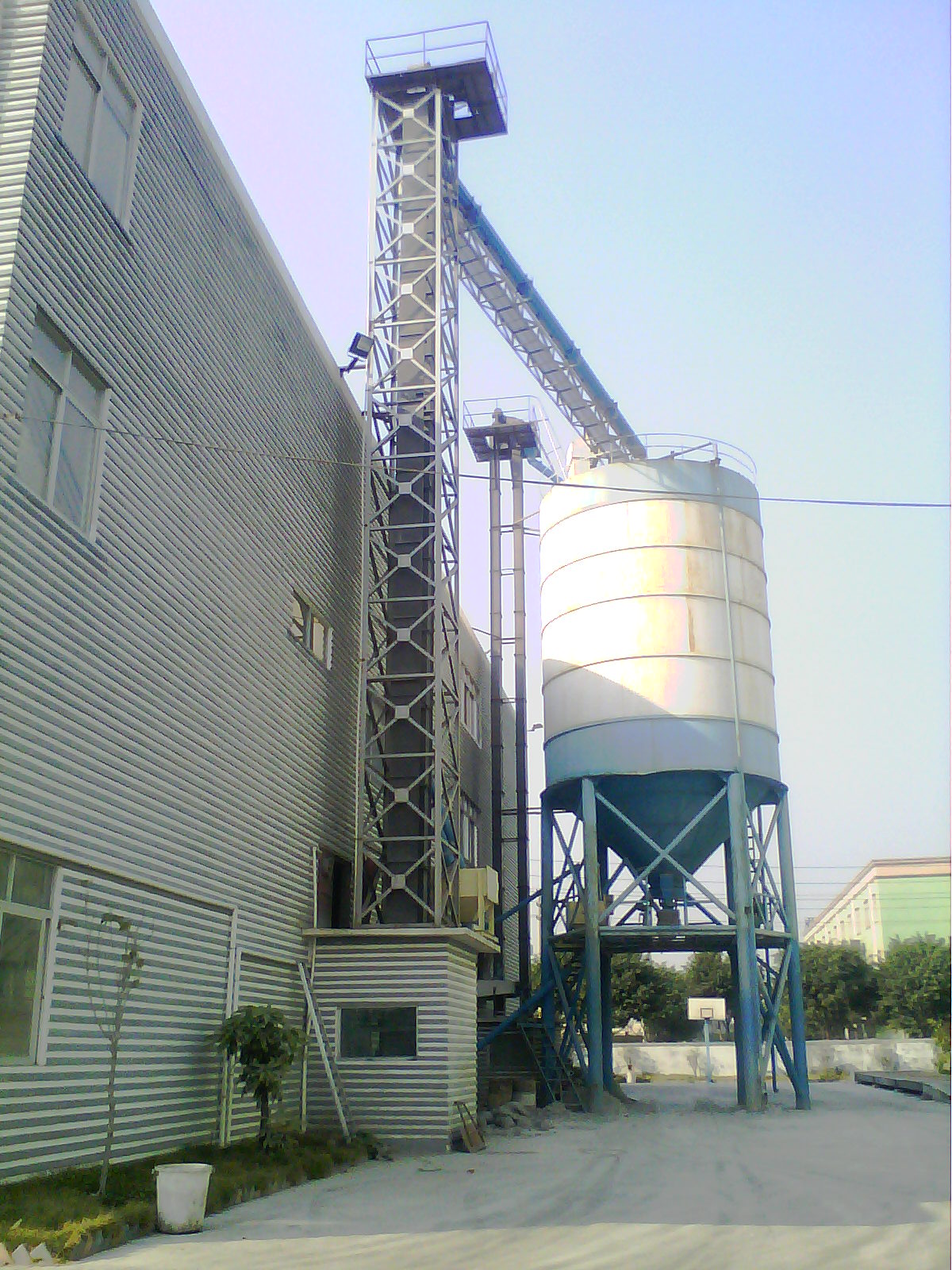

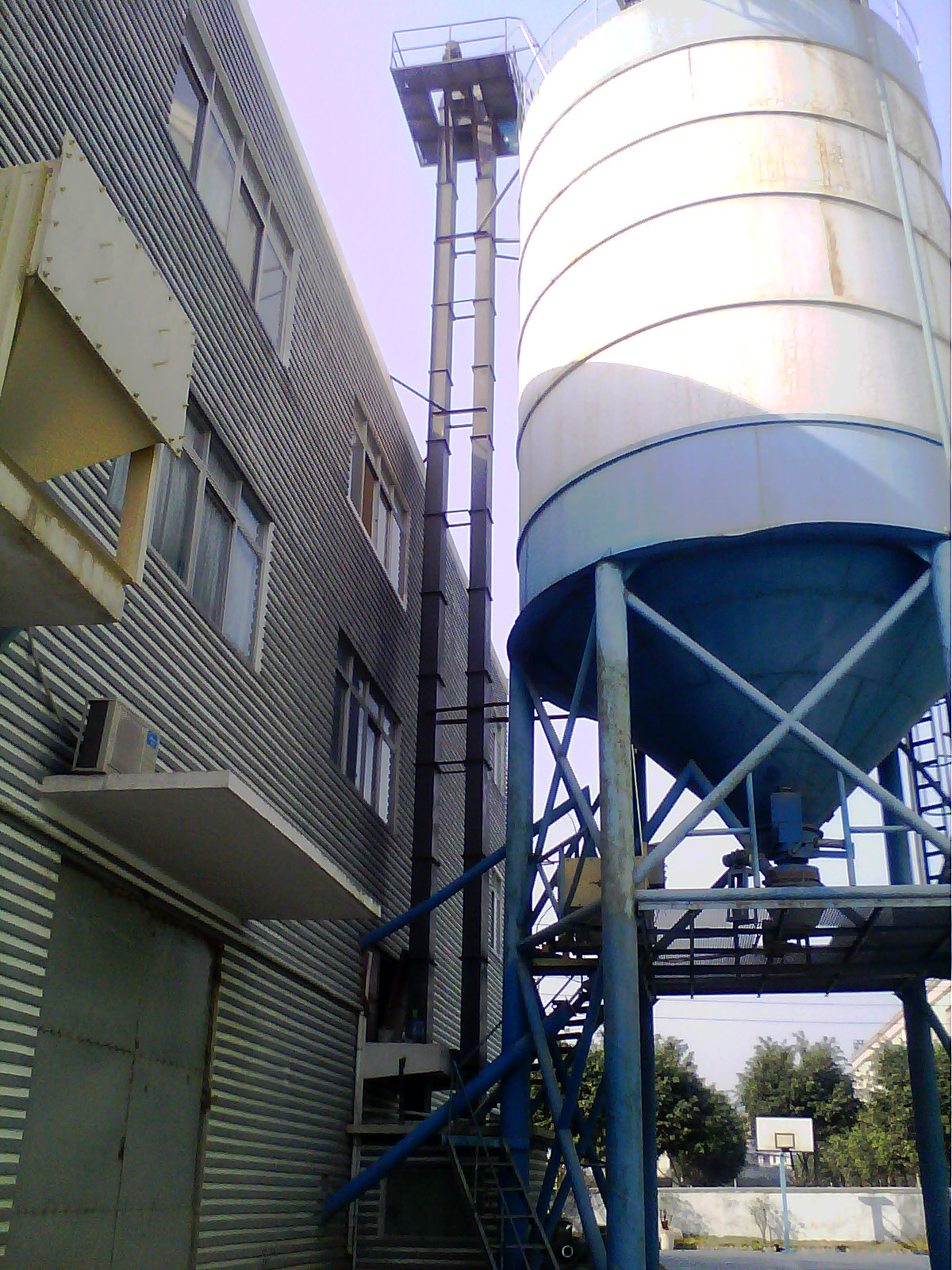

斗式提升机用于垂直或倾斜输送粉状、颗粒及小块状物料。它的优点是：斗身横断面的外形尺寸较小，可使输送系统布置紧凑；提升高度大；有良好的密封性；容易实现与其它输送机械的连接。
我厂生产的斗式提升机型号有：D型、HL型和TH型。根据客户的需要，斗身横断面可制成单通道或双通道的形式，料斗也可制成深斗、浅斗、三角形或梯形斗。
一、D型斗式提升机
此型号的斗式提升机的特点是：
1、采用橡胶带作牵引构件。
2、间断布置料斗。
3、卸料方式有离心式和混合式。
4、输送物料温度不超60℃，如用耐热橡胶带，允许物料温度可达150℃。
5、主要用于输送粉状、颗粒状的散状物料如：煤、砂、焦末、水泥和碎矿石等。
D型斗式提升机主要技术参数
| 型号 | D160 | D250 | D350 | D450 | 表列输送量按下 列填充系数计算： 深斗：0.6 浅斗：0.4 |
| 输送量 Q（米³/时） | |||||
| 深斗 | 8.0 | 21.6 | 42 | 69.5 | |
| 浅斗 | 3.1 | 11.8 | 25 | 48 | |
料斗速度（米/秒） | 1 | 1.25 | 1.25 | 1.25 | |
传动轴转速（转/分） | 47.5 | 47.5 | 47.5 | 37.5 | |
驱动功率（瓩） | 2.2 | 3-7.5 | 5.5-10 | 7.5-10 | |
| 高度（米） | 4-30 | ||||
HL型和TH型斗式提升机
此两种斗式提升机的特点是：采用锻造的环链条作为牵引构件，间断布置料斗。HL型采用离心式卸料，TH型采用混合式或重力式卸料。允许输送温度小于250℃的物料。主要用于输送粉状，颗粒状及小块状的物料，如软煤、水泥、石块、砂和粘土等。
HL型斗式提升机主要技术参数
| 型号 | HL300 | HL400 | 表列输送量按下 列填充系数计算： 深斗：0.6 浅斗：0.4 |
| 输送量（米³/时） | |||
| 深斗 | 28 | 47.2 | |
浅 | 16 | 30 | |
料斗速度（米/秒） | 1.25 | 1.25 | |
传动轴转速（转/分 | 37.5 | 37.5 | |
驱动功率（瓩） | 5.5-10 | 5.5-10 | |
提升高度（米 | 4.5-30 | 4.5-30 | |
| 物料最大块度（毫米） | 40 | 50 | |
TH型斗式提升机主要技术参数
| 型号 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | ||||||
| 料斗型式 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh |
| 输送量（米³/时） | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | 146 | 235 | 235 | 365 |
| 环数 | 7 | 9 | ||||||||||
| 条数 | 2 | |||||||||||
| 料斗速度（米/秒） | 1.4 | 1.5 | 1.6 | |||||||||
| 主轴转速（转/分） | 42.5 | 37.5 | 35.5 | 31.5 | 30.5 | 24.5 | ||||||
| 料斗型式：Zh：中深斗， Sh：深型斗。 | ||||||||||||
